SIMULER LES EMPLACEMENTS POUR OPTIMISER L’IMPLANTATION

L’une des complexité actuelle en vidéo surveillance est la difficulté à anticiper les champs de vision des multiples formats de caméras allant du 4CIF au 30 Méga pixels. Quel sera le rendu, quelle sera la performance optique sur la cible ? Depuis plus de 12  ans, Just do IP s’appuie sur des logiciels de simulation 3D pendant les cours – afin d’illustrer concrètement le projet.  JDI forme même en option les chefs de projets intéressés à la conception de projet sur logiciel. Tous les exemples ci-après viennent de projets réels modélisés par JDI.

Just Do IP propose également des formations ou Webinars sur mesure utilisant vos propres plans pour les simulations et nous revendons officiellement le logiciel JVSG en tant que traducteur et correspondant de l’éditeur.

L’utilisation de la 3D permet d’avoir un rendu étonnant, plus proche de la réalité qu’avec une nacelle et un appareil photo et sans même sans avoir été sur site.

Projets Récents

Ci-dessous, première étape, modélisation rapide en 3D d’un morceau de bâtiment de type ERP d’un client, permettant d’essayer de déterminer le ou les meilleurs emplacements de caméras selon les objectifs assignés. Modélisation à partir de plans au sol et de nombreuses photos qui vont permettre de recréer l’environnement réel du client, les obstacles…

Ci-dessous, deuxième étape avec le positionnement des caméras de « Vidéo protection » sur les parties ouvertes au public, avec les hauteurs, les inclinaisons, les focales… Contrairement aux vues prises à partir de Smartphone on peut reproduire les vues réelles des futures caméras avec leur résolution et focale particulière… Déplacer une caméra pour une nouvelle simulation prendra quelques secondes.

Entrées ERP

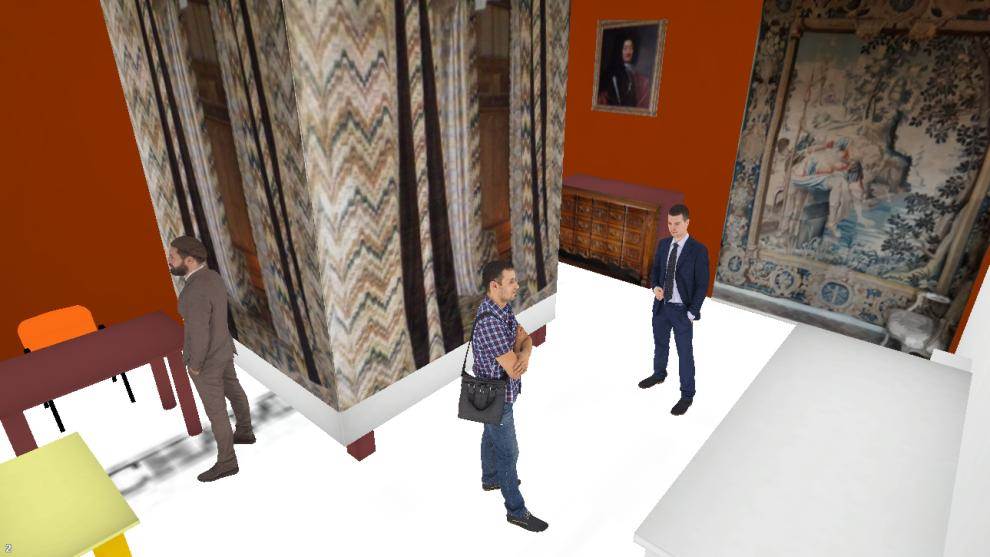

Musées …

Monuments complexes …

Déchetteries ..

Bâtiments Publics …

ci dessous simulation d’un Gymnase avec ses accès et vestiaires pour trouver les bons positionnements caméras / focales.

Centres villes

La simulation permet d’éviter des erreurs d’emplacement et de choisir les bonnes résolutions et surtout les bonnes focales.

Notez ci dessous le résultat d’un zoom de caméra PTZ situé à 7 mètres sur un candélabre, quand il zoome en plein centre ville.

On constate les problèmes de champs visuels obstrués, tout en vérifiant les performances optiques car le logiciel calcule les densités de pixel sur cible.

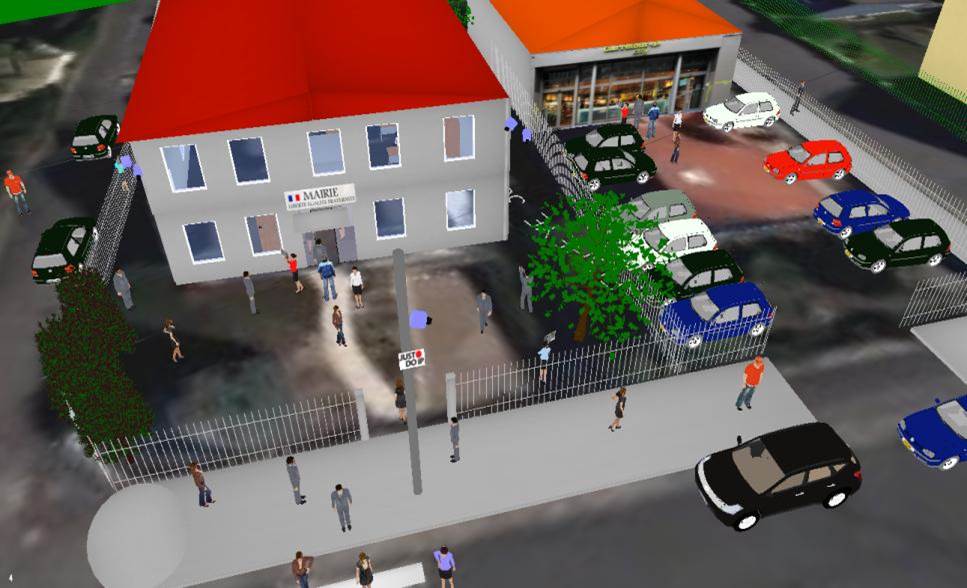

Mairie et Supérette

Hôpitaux, Etablissements de soins

Dans le cadre des PSE choix des meilleurs emplacements couvrant les zones ERP et les zones sensibles, malades ou matériels.

Ici, vue en 2D juste après importation du plan JPEG au sol.

Puis mise en rendu 3D.  Cette opération prend moins de 30 mn quand on maitrise le logiciel.

Simulation de caméras thermiques en détection périphérique ou périmétrique

Les faibles résolutions utilisées par les caméras nécessite de bien maitriser les pixels nécessaires pour lancer des alarmes à partir des logiciels d’analyse vidéo: si les constructeurs annoncent des performances étonnantes à 300 mètres, il conviendra de vérifier si les analytiques fonctionnent aussi bien que prévu, notamment quand les conditions météos sont moins favorables que prévu. (Brouillard, Bruine, Neige..)

Hotels …

Avec le logiciel, choisir la meilleure hauteur et le bon format de capteur dans un établissement recevant du Public devient tout de suite plus évident pour les stagiaires

Ci dessous, à partir de plans d’évacuation, simulation, des caméras d’identification entrée et de couloirs dans un hôtel.

Ax-simulation_06

Points de vente

Ci dessous, simulation de supérettes: rayons, zone d’accueil, caisses..

Ax-simulation_07

Simulation d’implantation sur bâtiments municipaux

Visualiser les abords d’un site récupéré sur Google Earth, en tenant compte des obstacles optiques (mats, véhicules, arbres, batiments, clotures ..etc) devient très simple.

Ci dessous simulation des emplacements de caméras de reconnaissance et d’identification en entrée de Mairie.

Ax-simulation_08

Simulation 3D en urbain et VPI

Pour choisir le meilleur emplacement de poteaux ou candélabres  en zone urbaine, … il n’est plus nécessaire de louer une nacelle…

Ci dessous, caméras destinées au VPI/LAPI en bord de Loire…

Ax-simulation_09

Simulation 3D  parking intérieur

Les parkings intérieurs sont par nature, bas de plafonds et ont de nombreux obstacles optiques.

Le logiciel permet de vérifier les densités de pixels sur cible et donc la conformité à la loi, mais surtout l’efficacité en terme de pixels du système en fonction de la résolution et du réglage focal.

Simulation 3D  Ecoles

Peut on identifier les visages à l’entrée de l’école à 30 mètres de l’emplacement caméra ?

Que donnera le plan large à 5 mètres de hauteur ou à 10 mètres de hauteur ?

Simulation 3D en contre jour d’entrées ERP

Aura-t-on une identification forte à 400 ppm ou 500ppm ou doit on augmenter la focale ?

Simulation d’emplacements en Etablissements de soins (CH-CHU..etc)

Locaux Techniques et baies de brassage
